分類 100Ω電纜按其最高傳播頻率分為以下幾類
| 電纜 |
最高使用頻率(MHz) |
傳輸速度(Mb/s) |
主要用途 |
| 3類電纜 |
16 |
10 |
10Base-T以太網
4Mb/s令牌環(huán)網 |
| 4類電纜 |
20 |
16 |
10Base-T/100Base-T以太網
16Mb/s令牌環(huán)網 |
| 5類電纜 |
100 |
100 |
100Base-T以太網
快速以太網、155M ATM網 |
| 5E類電纜 |
100 |
100 |
1000Base-T以太網
155M ATM網 |

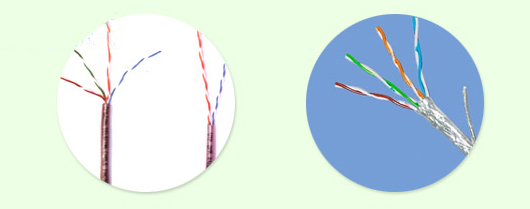

產品結構
UTP、STP、SUTP、SSTP
產品型號規(guī)格
UTP(無屏蔽)
100Ω電纜
HSYV-3 4×2×0.5 HSYV-3 2×2×0.5
HSYV-5 4×2×0.5 HSYV-5 2×2×0.5
HSYV-5E 4×2×0.5
產品依據
YD/T 1019-2001數字通信用實心聚烯烴絕緣水平對絞電纜(通信行業(yè)標準)
ANSI/TIA/EIA-568A/B商務建筑電信布線標準(美國標準)
注意事項
1.電纜應存儲在干燥、通風、遠離火源的地方；
2.電纜安裝溫度為：0℃～+50℃；
3.安裝時最小彎曲半徑不得小于40mm，最大安裝力100N |
